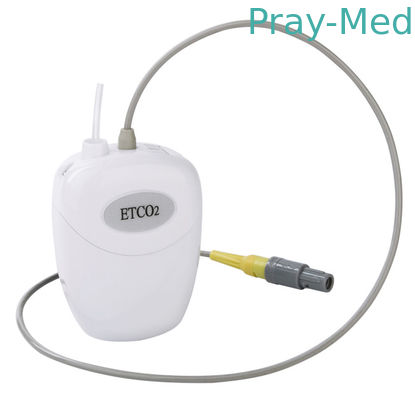

8 pimli Konektör Sidestream ETCO2 Sensörü CO2 Modülü LH800

                               Sidestream ETCO2 Sensörü LH800

LH810, harici bir tak ve çalıştır yan akım co2 sensörüdür.Herhangi bir ana bilgisayar alanı kaplamaz ve yalnızca bir sekiz pimli fişle ana bilgisayara bağlanır.LH800, anlık CO2 konsantrasyonu, solunum hızı, soluk sonu CO2 konsantrasyonu, esinlenen CO2 konsantrasyonu, inspirasyon süresi ve ekspirasyon süresi ölçümü için en son teknolojiye sahiptir.Genellikle hasta monitöründe ve anestezi makinesinde kullanılır.50 mL / dk'ya kadar düşük bir örnekleme oranı ile yetişkin, pediyatrik ve bebek hastalarda kullanım için idealdir;prosedürel sedasyon uygulanan hastalar;ve entübe hastaların kısa süreli izlenmesi.

Teknik özellikler

• Dönüştürücü Tipi: LH800 Sidestream CO2 sensörü
• Örnek Hızı: 50 mL / dak, ± 10 mL / dak.
• Çalışma Prensibi: Dağıtıcı olmayan kızılötesi (NDIR) tek ışınlı optik, çift dalga boyu, hareketli parça yok
• Başlatma Zamanı:

Ø Kapnogram 5 saniyeden daha kısa sürede görüntülenir

Ø Tüm özelliklere 10 dakika içinde ulaşmak.

• CO2 Ölçüm Aralığı:

Ø 0 - 114 mmHg

Ø 0 -% 15

Ø 0 - 15.2kPa

• CO2 Çözünürlüğü:

Ø 0,1 mm Hg 0 ila 50 mm Hg

Ø 0,25 mm Hg 50 ila 114 mm Hg

• CO2 Doğruluğu:

Ø 0-40 mmHg ± 2 mmHg

Ø 40 - 114 mmHg ± okunan değerin% 5'i

• Solunum hızı:

Ø Dakikada 2 ila 120 Nefes (BPM)

Ø Doğruluk ± 1 nefes

• Kalibrasyon:

Rutin kullanıcı kalibrasyonu gerekmez

• Tazminat:

Otomatik Barometre Basıncı 400 - 800 mmHg.

Kullanıcı tarafından seçilebilir O2 / N2O telafisi.

• Gerilim Gereksinimleri:

5.0 VDC ±% 5

• Güç tüketimi:

Tipik olarak 1,5 Watt'tan az.

• Sıcaklık ve Nem:

Çalışma: 0o - 40oC,% 10 - 90 bağıl nem, yoğuşmasız

Depolama: -40o ila 70oC, <% 90 bağıl nem, yoğuşmasız

• Ara bağlantı

Pin yapısı:

1. VA 5.0V

2. Kalkan Kalkanı

3. DGND Dijital dönüş

4. VSRC Kullanılmıyor

5. LH800'den TxD Seri verileri

6. Ana Bilgisayardan RxD Seri verileri

7. AGND Analog dönüşü

8. SYNC Kullanılmıyor

• Veri Arayüzü:

Ø RS232, çift yönlü, 19200 baud hızı, standart N-8-1.

Ø Respironics LoFlo iletişim protokolü ile tam uyumlu

• Veri çıkışı

CO2 gazı konsantrasyonu (mm Hg), Soluk sonu CO2, Solunan CO2, Solunum Hızı, Otomatik barometrik basınç kompanzasyonu
